Tecnología de amarre automático
Juntas rotativas
Una junta rotativa es un elemento mecánico que proporciona los medios líquidos o gaseosos desde un elemento fijo a un componente en rotación.
Las juntas rotativas pueden conducir diferentes medios a través del husillo. Nuestro programa de productos abarca juntas rotativas de uno y varios canales para diferentes medios como: sistemas hidráulicos, neumáticos, lubricantes refrigerantes, MQL (mínimo consumo de lubricantes) e incluso arranque de viruta criogénico.

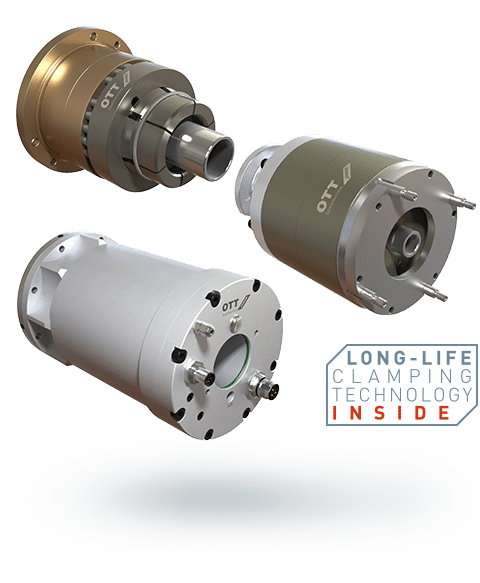

Módulos de expulsión
Los sistemas de amarre se sujetan con la fuerza elástica. Para soltar el sistema de amarre se requiere la acción de una fuerza externa que produzca la expulsión de la herramienta. Nuestro variado programa de productos ofrece una amplia selección de unidades de expulsión con tres variantes:
- Hidráulica
- Neumática
- Eléctrica

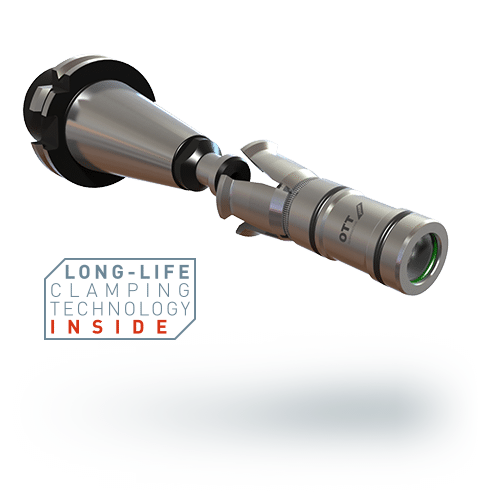

SK - Cono de gran inclinación
El cono de gran inclinación es el original entre las uniones de herramientas y se usa muy frecuentemente en la industria de las máquinas herramienta. La tecnología SK se ha acreditado desde hace muchos años y a pesar de la unión HSK, de difusión creciente, es una solución práctica para las máquinas herramienta estándar.

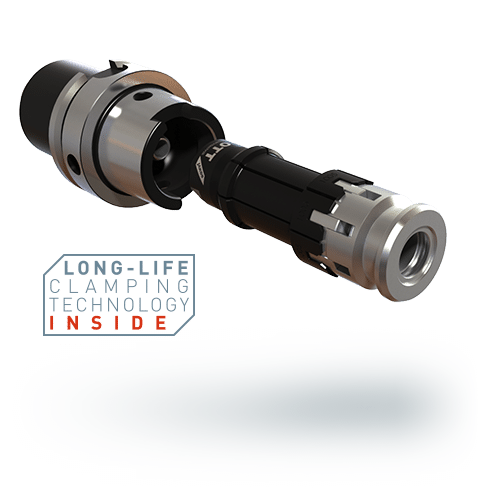

HSK - La unión estándar
La HSK es consecuencia de la mejora del cono de gran inclinación. Desde su normalización se ha establecido la unión HSK en la tecnología de las máquinas herramienta como la interfaz estándar. Con la armonización de instalaciones planas y cónicas el sistema de amarre HSK ofrece las condiciones ideales para obtener resultados de mecanización de alta precisión.
En comparación con el cono de gran inclinación, el cono hueco presenta una construcción más corta y ligera por lo que no solo puede hacerse más rápido el cambio de herramienta sino también se consiguen mayores revoluciones.

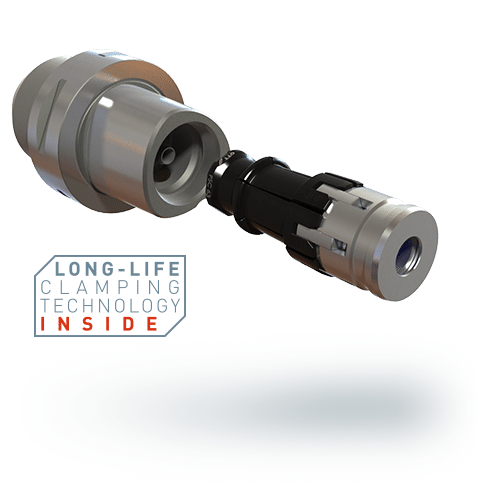

PSC - Cono del eje poligonal
El cono del eje poligonal es una unión potente que se ha acreditado especialmente con el uso de las máquinas multi-tarea. La característica principal de la PSC es su particular forma poligonal cónica y que con su propiedad de autocentrado evita eficazmente el juego radial y axial. Gracias al apoyo plano no solo se consigue una posición de la herramienta definida exactamente en el alojamiento sino también su alta repetibilidad.
La interfaz PSC presenta una muy alta rigidez consecuencia de su gran diámetro cónico. Además, la distribución uniforme del par de fuerzas sobre la superficie poligonal proporciona la máxima estabilidad.
KM4XTM - La unión para altas fuerzas de amarre
La unión de alto rendimiento KM4XTM se desarrolló considerando las especiales exigencias de mecanizado de materiales de difícil virutaje, por ejemplo, las aleaciones de titanio. KM4X permite usar todo el potencial de una máquina herramienta en los proyectos exigentes de torneado y fresado.
El amarre de la herramienta se hace con cuatro bolas que son presionadas radialmente hacia afuera durante el apriete. Las superficies de apoyo del portaherramientas proporcionan un máximo de estabilidad y una óptima distribución de la fuerza de amarre.
