Soluciones de Conectividad Industrial: Bornas

La oferta de Cabur puede satisfacer todas las necesidades de instalación, ya que su catálogo incluye bornas con diferentes tipos de apriete y bornas de paso en varias secciones

La amplia gama de soluciones de conexión para cuadros eléctricos ha sido diseñada cumpliendo los más altos estándares de calidad.

Además, está homologada por diversos organismos de certificación internacionales, lo que permite su uso con total confianza y garantiza su fiabilidad en los entornos
industriales, incluso en condiciones extremas de uso.

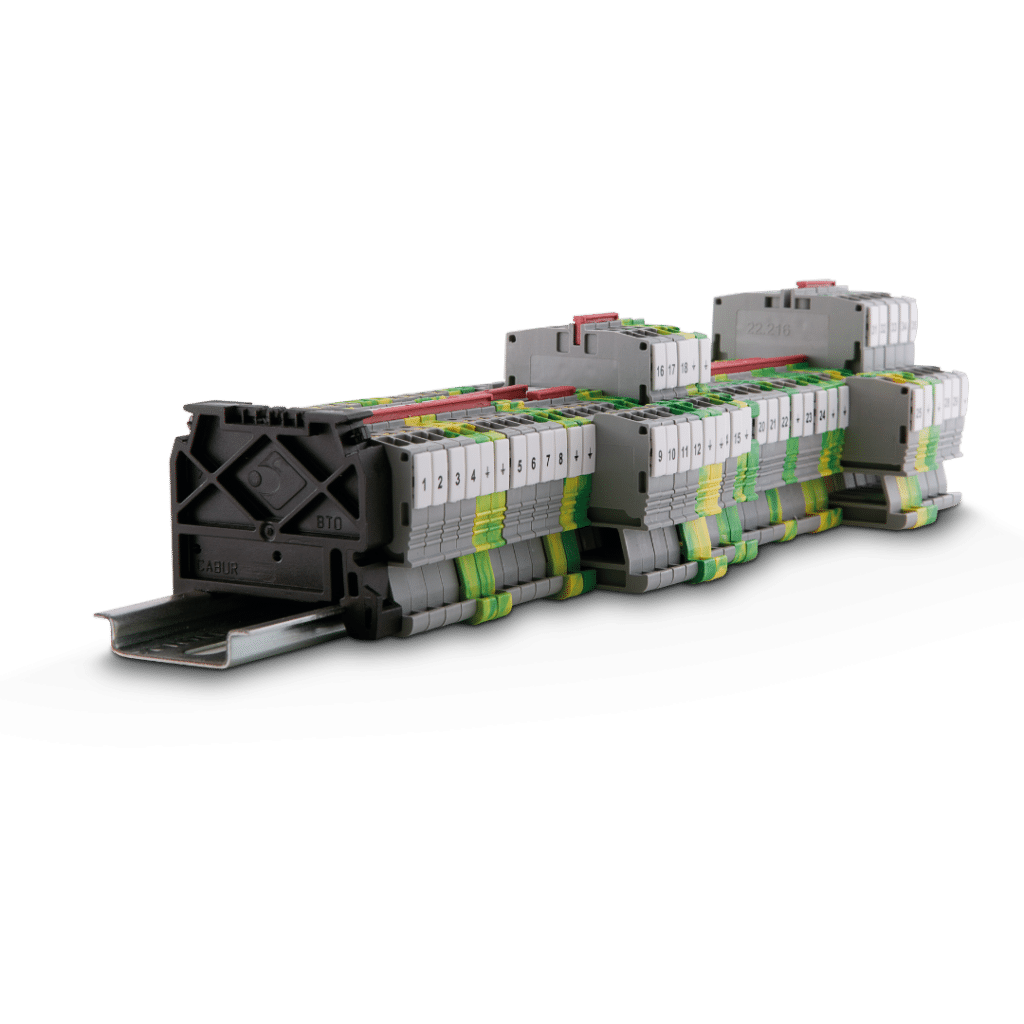

Bornas con tecnología Push-in

La nueva línea de productos EFC con tecnología de conexión “push-in” ofrece un cableado rápido, fiable y eficaz de todo tipo de cables.

Reducción del tiempo de instalación, mayor rendimiento
La tecnología Push-in permite cablear cables y mangueras
cables y mangueras con o sin abrazaderas. Los cables se introducen directamente en el terminal, sin necesidad de herramientas para abrir el muelle de la abrazadera.

Enchufe directo
La conexión es tan sencilla, precisa y exacta que se puede cablear un cuadro eléctrico con una sola mano, sin que ello afecte al rendimiento. Esto también mejora la ergonomía.

Botones para soltar el cable: rapidez, sencillez y seguridad Para retirar el cable del terminal, basta con pulsar el botón de liberación con cualquier herramienta para abrir el muelle. Los botones de liberación, resaltados con diferentes colores, evitan que los operarios cometan errores.

Características Push-in



Velocidad La tecnología Push-in ayuda a reducir los tiempos de cableado hasta un 75%.

Seguridad Un botón aislado, identificado con un color diferente, protege al operario de contactos eléctricos indirectos.

Calidad Al haber superado todas las pruebas de las directivas ATEX, UL y las normas EN60947-7, estos dispositivos son aptos para cualquier uso y entorno.

Simplicidad El muelle de acero inoxidable diseñado por Cabur garantiza una conexión óptima y evita la extracción accidental.

Innovación Un diseño compacto y muy visible optimiza el espacio en los cuadros de automatización y control.

Eficacia Por fin, una sola mano basta para cablear una pinza de la serie EFC, para un flujo de trabajo más fluido

Bornas de conexión por muelle

Para la realización de grandes volúmenes de mazos, para conductores de 0,2 a 25 mm2 y valores reducidos de intensidad de corriente, CABUR propone su gama de bornas de resorte o de muelle.

Para proteger el sistema de apriete, el cuerpo aislante incluye un tope que impide que el muelle sobrepase el umbral de su campo elástico, si es accionado por manos inexpertas.

El adecuado dimensionamiento de la cámara de introducción de hilos, que responde a los requisitos de la Norma IEC 60947-1, garantiza la inserción de cualquier tipo de conductor del calibre nominal, también a tope con un borne.
La conexión resultante, en relación con la tecnología adoptada, presenta la máxima fiabilidad y seguridad gracias a la calidad de los materiales utilizados y a la particular conformación de los componentes necesarios para tal fin.

Los bloques de terminales con secciones nominales de entre 1,5 y 16 mm2 tienen la posibilidad de conectarse entre sí de las formas más dispares gracias a nuestro exclusivo sistema de conexión rápida «Easy Bridge» (PTC), que combina eficacia, rapidez y flexibilidad proporcionando al mismo tiempo un resultado económico excepcional; estas características, junto con la instalación intrínseca IPXXB resultante sin la ayuda de otras protecciones de aislamiento, garantizan una conectividad mejor que la ofrecida por los competidores.

Sistemas de marcaje Bornas de Muelle



En nuestro sistema de marcado, la misma regleta de numeración múltiple (SHZ) puede insertarse en los laterales de la regleta o en los asientos específicos presentes en la parte superior de la propia regleta.

Esto significa una fácil identificación de cada bloque de terminales desde cualquier ángulo de visión dentro del cuadro eléctrico. La numeración también puede realizarse con las etiquetas CNU/8 de tipo estándar.

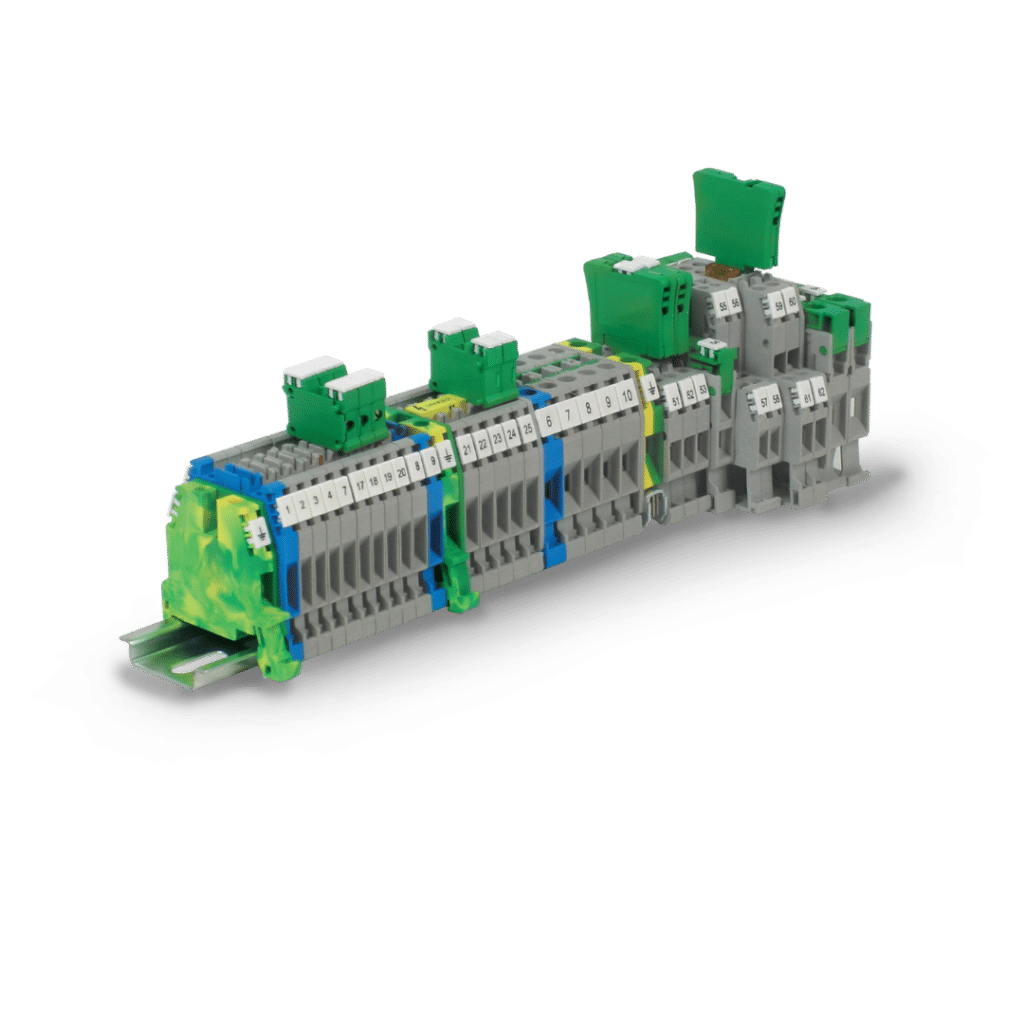

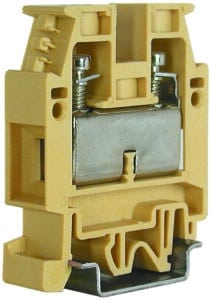

Bornas por conexión por tornillo

Serie CBC

  • Dimensiones totales reducidas
  • Montaje sobre carriles PR/3 según IEC 60715, tipo TH/35 – Tensión nominal 1000 V – Temperatura máxima de funcionamiento continuo 130°C
  • Doble posibilidad de insertar conexiones transversales multipolares PTC, sin necesidad de cubiertas aislantes adicionales, gracias al sistema patentado «Easy Bridge» (PTC) y al nuevo “Easy Bridge Plus» (PTP)
  • Disponible en gris y azul; para otros colores disponibles, consulte las versiones individuales Sistema Easy Bridge
La conexión transversal puede suministrarse en tamaño «estándar», para postes 2-3-5-10, o en barras de 250 mm de longitud. El sistema de conexión «Easy Bridge» garantiza la más amplia posibilidad de conexión transversal, incluido el desplazamiento. Las conexiones transversales también pueden utilizarse para conectar en paralelo regletas de bornas de la misma sección con la primera de la unidad siguiente de sección diferente.

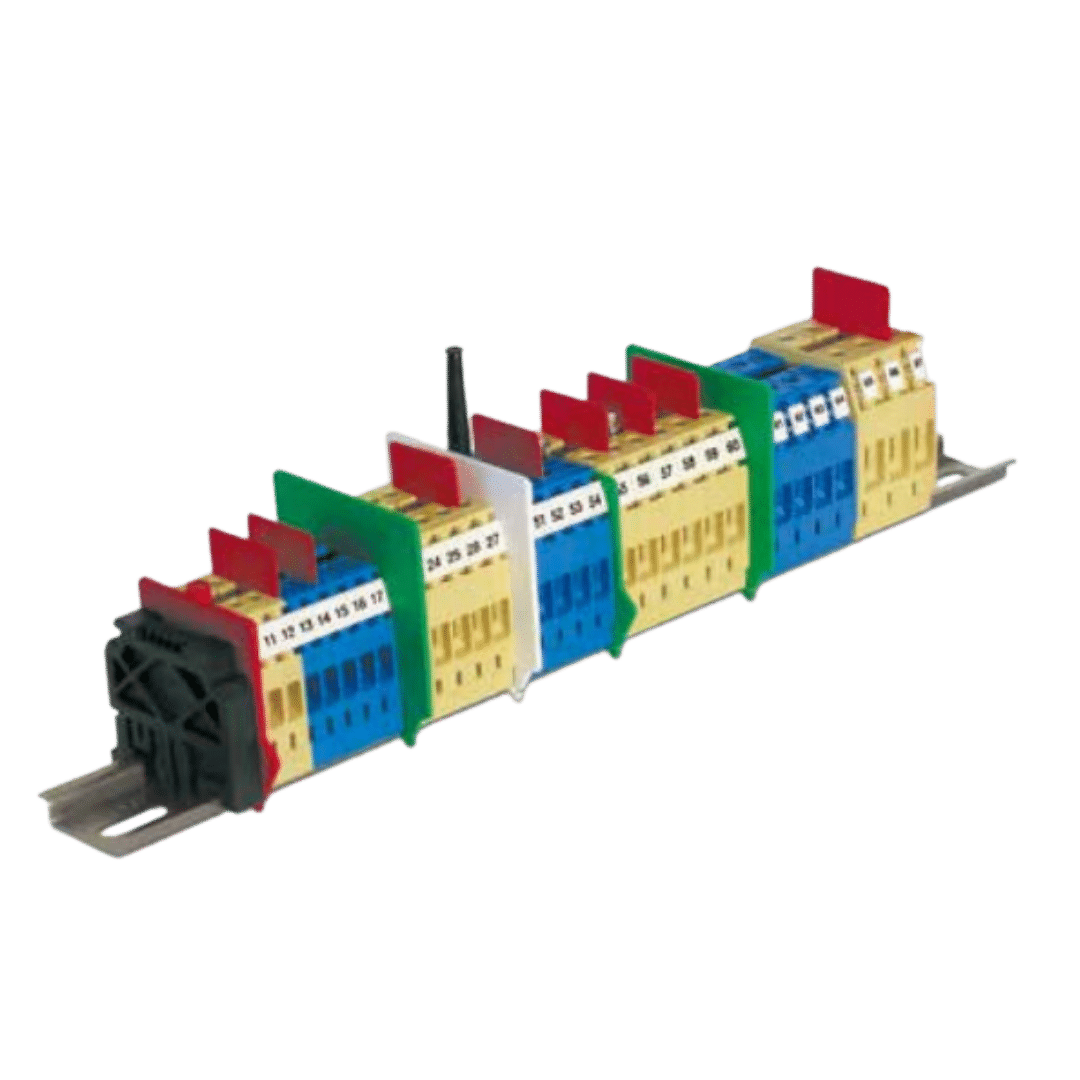

Serie CBD

    • Comportamiento frente a las llamas UL94V-0
    • Montaje universal en carril PR/DIN y PR/3 según norma IEC 60715
    • Temperatura máxima de funcionamiento continuo 130°C
      La serie CBD comprende ocho tamaños, que se distinguen por:
    • Ocupación de espacio muy reducida
    • Gran capacidad de conexión
    • Capacidad efectiva de corriente superior a los valores de referencia establecidos valores de referencia establecidos
    • Muy baja resistencia de contacto de la conexión
    • Materiales de excelente calidad y, por consiguiente, máxima fiabilidad a lo largo del tiempo
    • Gran practicidad de uso

Cabur siempre ha designado cada producto principalmente con un Código, distinguido por una parte en letras (generalmente 3) y un número, con un punto interpuesto.

Este número define la sección nominal del borne en cuestión; que según lo establecido en la Norma de referencia es «la cifra, expresada en mm2, correspondiente a la sección del conductor conectable, declarada por el Fabricante, a la que se refieren los parámetros térmicos, mecánicos y eléctricos del producto».

El campo de utilización de la regleta de bornes es, sin embargo, mucho más amplio y está definido por su capacidad de conexión, es decir, por la gama de secciones de conductores, tanto rígidos como flexibles, mínima y máxima, que la regleta de bornes es capaz de conectar, en el pleno respeto de todos los parámetros establecidos en las Normas de referencia.

Características Serie CBD



Tipo de conexión:

Es con tornillo, por ambos lados, indirecto y autoblocante. Los tornillos de apriete sólo son accesibles con un destornillador especial y la forma particular de la cabeza hace que sea imposible perderlos. El apriete por tornillo ofrece las mejores garantías de estanqueidad mecánica y de paso eficaz de la corriente y es adecuado para la conexión, con o sin preparación especial, de conductores de todas las secciones. Las operaciones de apriete y afloje son extremadamente sencillas y se realizan con herramientas de uso común, concretamente destornilladores; no obstante, es importante, en cualquier caso, utilizar destornilladores de las características y dimensiones adecuadas para no causar daños ni al propio tornillo ni a la base aislante.

Cuerpo conductor:

De tipo manguito, fabricado enteramente en aleación de cobre-zinc con tratamiento de niquelado; las características del material utilizado y los métodos de fabricación son tales que evitan el fenómeno de posibles roturas, conocidas como «grietas de estacionamiento».

Fiabilidad de apriete:

unas oportunas nervaduras ortogonales, en la parte inferior del manguito y en la superficie inferior de las plaquetas de apriete, aseguran en las diversas situaciones un perfecto contacto eléctrico con los conductores y un eficaz bloqueo mecánico. El agarre del conductor resulta especialmente eficaz gracias a la función elástica que desempeña la plaqueta de apriete; ésta, en particular, bajo la presión del tornillo, tiende a doblarse, ejerciendo así una reacción aplicada a la cabeza del propio tornillo, que se opone al desenroscado, incluso en presencia de esfuerzos dinámicos (vibraciones).

Facilidad de inserción:

La inserción del conductor en la regleta se ve facilitada

  • por las superficies de invitación inclinadas realizadas en la base aislante
  • por la forma redondeada de la plaqueta de sujeción
    por el tamaño adecuado del orificio de introducción con respecto al diámetro del conductor máximo insertable. La profundidad de introducción del conductor está limitada por una barrera colocada en la base aislante.

Otras funciones

Además de su función principal de bornas de paso, las bornas CBD están diseñadas y fabricadas para poder realizar otras funciones. En efecto, mediante un orificio practicado en la parte superior del cuerpo conductor es posible crear una conexión transversal fija o conmutable (conexión cruzada) entre dos bornas contiguas crear una conexión de barra común múltiple entre varios bloques de terminales contiguos – insertar una toma para una clavija de prueba insertar una clavija de prueba componible para la comprobación de señales múltiples.

Marcado: todas las regletas CBD ofrecen la posibilidad de codificación, por ambas caras, mediante las etiquetas de marcado CNU/8, CNU/10 o CSC (este último sistema permite la composición de códigos alfanuméricos de hasta un máximo de cuatro caracteres, seis con el adaptador ADR/6).

Montaje: los bornes de poliamida de la Serie CBD están preparados para ser montados indistintamente en carriles soporte de tipo G32 o TH/35 (norma IEC 60715), con evidentes ventajas y facilidades en la adquisición, gestión y, en general, utilización del producto
